AC 모터와 DC 모터: 주요 차이점, 작동 방식 및 선택 방법

AC 모터 그리고 DC 모터 : 핵심 차이점

근본적인 AC와 DC 전기 모터의 차이점 각각이 기계적 회전으로 변환되도록 설계된 전류 유형입니다. AC 모터 교류로 작동 - 고정 주파수(그리드 표준에 따라 50Hz 또는 60Hz)에서 극성을 역전시키는 공급 장치입니다. DC 모터 전압과 전류가 한 방향으로 연속적으로 흐르는 직류 전류로 작동합니다. 전원 공급 장치의 이러한 단일 차이점은 모터 구성, 속도 제어 방법, 유지 관리 요구 사항 및 애플리케이션 적합성의 모든 다운스트림 차이를 가져옵니다.

두 모터 유형 모두 동일한 기본 원리인 로렌츠 힘의 법칙을 따릅니다. 이는 자기장에 배치된 전류 운반 도체가 전류 방향과 자기장 방향 모두에 수직인 힘을 받는다는 것을 나타냅니다. 로터를 회전시키는 토크는 고정 부품과 회전 부품 사이의 간격에 작용하는 이 힘의 직접적인 결과입니다. 차이점은 무엇입니까? AC 및 DC 전기 모터 자기장이 생성되는 방식, 유지되는 방식, 시간이 지남에 따라 회전자 권선과 상호 작용하는 방식입니다.

AC 모터의 작동 방식

전기 AC 모터 고정자 보어 주위에 배열된 분산 권선에 교류 전류를 공급하여 고정자(고정 외부 어셈블리)에서 회전 자기장을 생성합니다. 3상 유도 전동기에서 3상은 공간과 시간 모두에서 120° 간격으로 변위되어 동기 속도로 연속적으로 회전하는 자기장을 생성합니다. 이 회전 자기장은 전자기 유도에 의해 회전자 도체에 전류를 유도합니다. 유도된 전류는 차례로 자체 자기장을 생성하고 두 필드 사이의 상호 작용은 토크를 생성합니다.

농형 유도 전동기의 회전자 - 가장 널리 배포된 변형 전기 AC 모터 전 세계적으로 권선, 브러시 및 외부 전기 연결이 포함되어 있지 않습니다. 로터 바는 전도성 엔드 링에 의해 각 끝이 단락되어 있으며 전류는 순전히 유도에 의해 이를 통해 흐릅니다. 이러한 구조로 인해 농형 AC 모터는 매우 견고해졌습니다. 베어링 이외의 접촉 부품이 마모되지 않으며 모터는 최소한의 유지 관리만으로 먼지가 많거나 습하거나 진동이 심한 환경에서 수년간 지속적으로 작동할 수 있습니다.

동기식 AC 모터는 관련이 있지만 별개의 원리로 작동합니다. 회전자는 영구 자석 또는 별도로 여자된 계자 권선에 의해 자화되고 회전하는 고정자 계자에 맞춰 잠기며 부하에 관계없이(풀아웃 토크 제한 내에서) 정확히 동기 속도로 작동합니다. 동기식 모터는 섬유 기계, 제지 공장, 정밀 펌핑 시스템 등 정밀한 속도 일관성이 필요한 곳에 사용됩니다.

DC 모터의 작동 방식

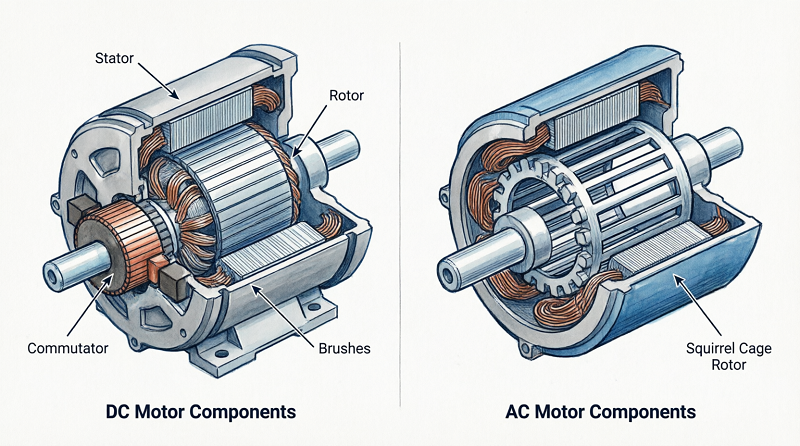

기존의 브러쉬드에서는 DC 모터 , 고정자는 영구 자석이나 DC에 의해 에너지가 공급되는 계자 권선으로부터 고정 자기장을 생성합니다. 전기자라고 불리는 회전자는 분할된 정류자에 연결된 권선 도체를 운반합니다. 카본 브러시는 정류자와 슬라이딩 전기 접촉을 유지하여 회전자가 회전할 때 연속적인 전기자 코일을 통해 전류 방향을 전환합니다. 이러한 기계적 정류는 회전자 위치에 관계없이 전기자 전류가 항상 동일한 회전 방향으로 토크를 유지하는 방향으로 흐르도록 보장합니다.

정류자-브러시 인터페이스는 브러시형 DC 모터와 모터 간의 구조적 차이를 정의하는 것입니다. AC 모터 . 이를 통해 간단한 속도 제어가 가능합니다. 즉, 공급 전압을 줄이거나 전기자 전류를 줄여 속도를 직접적으로 줄일 수 있지만 유지 관리 의무가 발생합니다. 브러시는 점진적으로 마모되어 탄소 먼지를 생성하며 주기적인 검사 및 교체가 필요합니다. 고속이나 먼지가 많은 환경에서는 브러시 마모가 상당히 가속화됩니다. 유지 관리 접근이 어렵거나 오염이 우려되는 응용 분야에서는 이는 결정적인 단점입니다.

BLDC(브러시리스 DC 모터)는 정류자를 완전히 제거하여 홀 효과 센서 또는 역기전력 감지를 통해 회전자 위치를 모니터링하고 고정자 권선을 통해 전류를 순차적으로 전환하는 전용 컨트롤러를 통해 기계적 스위칭을 전자 정류로 대체합니다. BLDC 모터는 기존 DC 설계의 속도 제어 유연성과 AC 유도 모터의 기계적 단순성을 결합하여 컴퓨터 냉각 팬 및 전기 자동차 트랙션 드라이브부터 산업용 서보 시스템 및 드론 추진에 이르는 응용 분야에서 지배적인 선택이 되었습니다.

AC 대 DC 전기 모터: 나란히 비교

아래 표는 주요 내용을 요약한 것입니다. AC 모터와 DC 모터의 차이점 산업 및 상업 조달 결정과 가장 관련이 있는 사양 매개변수 전반에 걸쳐.

속도 제어: AC 전기 모터와 DC 전기 모터의 실질적인 차이

속도 조절이 이루어지는 곳은 AC와 DC 전기 모터의 차이점 운영상 가장 중요해집니다. 브러시형 DC 모터에서 속도는 전기자 전압에 정비례하고 계자 자속에 반비례합니다. 간단한 가변 저항 또는 PWM 컨트롤러로 변수를 조정하면 부드럽고 광범위한 속도 변화가 생성됩니다. 이로 인해 DC 모터는 20세기 전반에 걸쳐 특히 부하가 걸린 상태에서 속도를 지속적으로 조정해야 하는 압연기, 제지기, 크레인 호이스트와 같은 응용 분야에서 가변 속도 산업용 드라이브의 기본 선택이 되었습니다.

안정적이고 비용 효율적인 가변 주파수 드라이브(VFD)의 출현으로 경쟁 위치가 근본적으로 바뀌었습니다. AC 모터 and DC motors 가변 속도 애플리케이션에서. VFD는 고정 주파수 주 전원 공급 장치를 가변 주파수, 가변 전압 출력으로 변환하여 AC 유도 모터가 전체 토크 제어를 통해 넓은 범위(일반적으로 정격 속도의 10%~120%)에 걸쳐 어떤 속도로든 작동할 수 있도록 합니다. 최신 VFD는 DC 드라이브에 필적하는 동적 응답을 제공하는 벡터 제어 또는 직접 토크 제어(DTC) 알고리즘을 구현하여 이전에 DC 시스템이 가졌던 주요 성능 이점을 제거합니다.

실용적인 의미 3상 AC 공급 장치를 사용하는 새로운 고정 속도 또는 가변 속도 산업 설비의 경우 VFD가 있는 IE3 또는 IE4 등급 AC 유도 모터가 거의 항상 경제적으로나 기술적으로 우수한 선택입니다. DC 모터의 나머지 거점은 배터리 구동 모바일 장비(공급이 본질적으로 DC인 경우), 낮은 공급 전압에서 매우 높은 시동 토크가 필요한 애플리케이션, 기존 DC 인프라로 인해 개조 비용이 많이 드는 레거시 시설입니다.

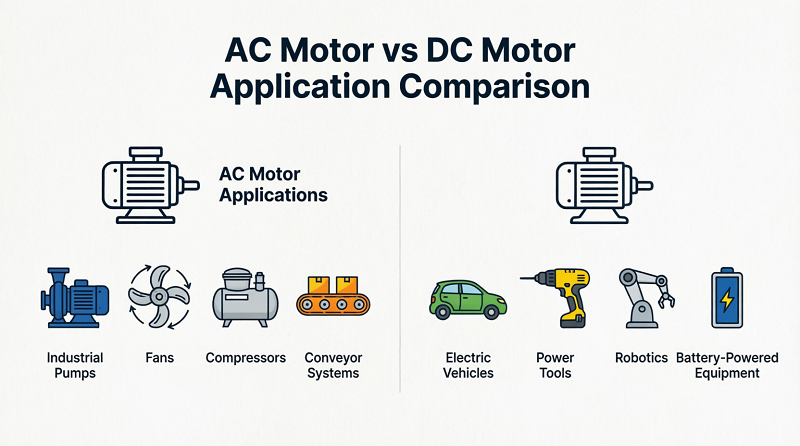

AC 모터와 DC 모터 중에서 선택: 애플리케이션 중심 의사 결정 프레임워크

단일 모터 유형은 보편적으로 우수하지 않습니다. 사이의 올바른 선택 AC DC 전기 모터 이는 애플리케이션의 특정 요구 사항, 사용 가능한 전원 공급 장치, 유지 관리 환경 및 설계 서비스 수명 동안 총 소유 비용에 따라 달라집니다.

다음과 같은 경우 AC 유도 모터를 선택하십시오.

• 설치는 표준 단상 또는 3상 AC 주 전원 공급 장치를 통해 이루어집니다.
• 듀티 사이클은 연속적이거나 거의 연속적이며 열악하고 습하며 먼지가 많거나 폭발성이 있는 환경입니다. 브러시리스 구조는 브러시 아크로 인한 점화 위험을 제거합니다.
• 전력 출력이 50kW를 초과하는 경우 AC 유도 모터는 동등한 DC 설계에 비해 상당한 비용 및 효율성 이점을 제공합니다.
• 원격 또는 접근이 어려운 위치의 HVAC 팬, 펌프, 압축기 및 컨베이어 드라이브 등 최소한의 유지 관리 접근이 가능합니다.

다음과 같은 경우 브러시 DC 모터를 선택하십시오.

• 애플리케이션은 전동 공구, 소형 가전제품, 자동차 보조 장치, 취미용 로봇 등 배터리 구동식 저전압입니다.
• 모터 크기에 비해 매우 높은 시동 토크가 필요하며 듀티 사이클은 간헐적입니다.
• 제어 전자 장치 예산은 제한되어 있습니다. 간단한 PWM 컨트롤러는 VFD 또는 BLDC 드라이버보다 훨씬 저렴합니다.

다음과 같은 경우 브러시리스 DC 모터를 선택하십시오.

• 이 애플리케이션은 전기 자동차, 드론, 의료 기기 및 정밀 서보 시스템과 같은 소형 폼 팩터에서 고효율, 높은 전력 밀도 및 긴 서비스 수명을 요구합니다.
• 속도와 위치는 넓은 동적 범위에 걸쳐 고정밀도로 제어되어야 합니다.
• 유지 관리는 비실용적이지만 신뢰성은 매우 중요합니다. 브러시와 정류자가 없기 때문에 DC 모터에서 가장 흔히 발생하는 고장 모드가 제거됩니다.

실제로는 사이의 경계가 AC 모터 and DC motors 전력 전자 장치가 성숙해짐에 따라 크게 흐려졌습니다. 정교한 3상 인버터로 구동되는 BLDC 모터는 영구 자석 동기 AC 모터와 전기적으로 구별할 수 없습니다. 동일한 하드웨어는 적용되는 제어 알고리즘에 따라 둘 중 하나로 분류될 수 있습니다. 궁극적으로 중요한 것은 전체 모터 구동 시스템이 대상 응용 분야에 필요한 토크 속도 특성, 효율성, 신뢰성 및 총 소유 비용을 제공하는지 여부입니다.
